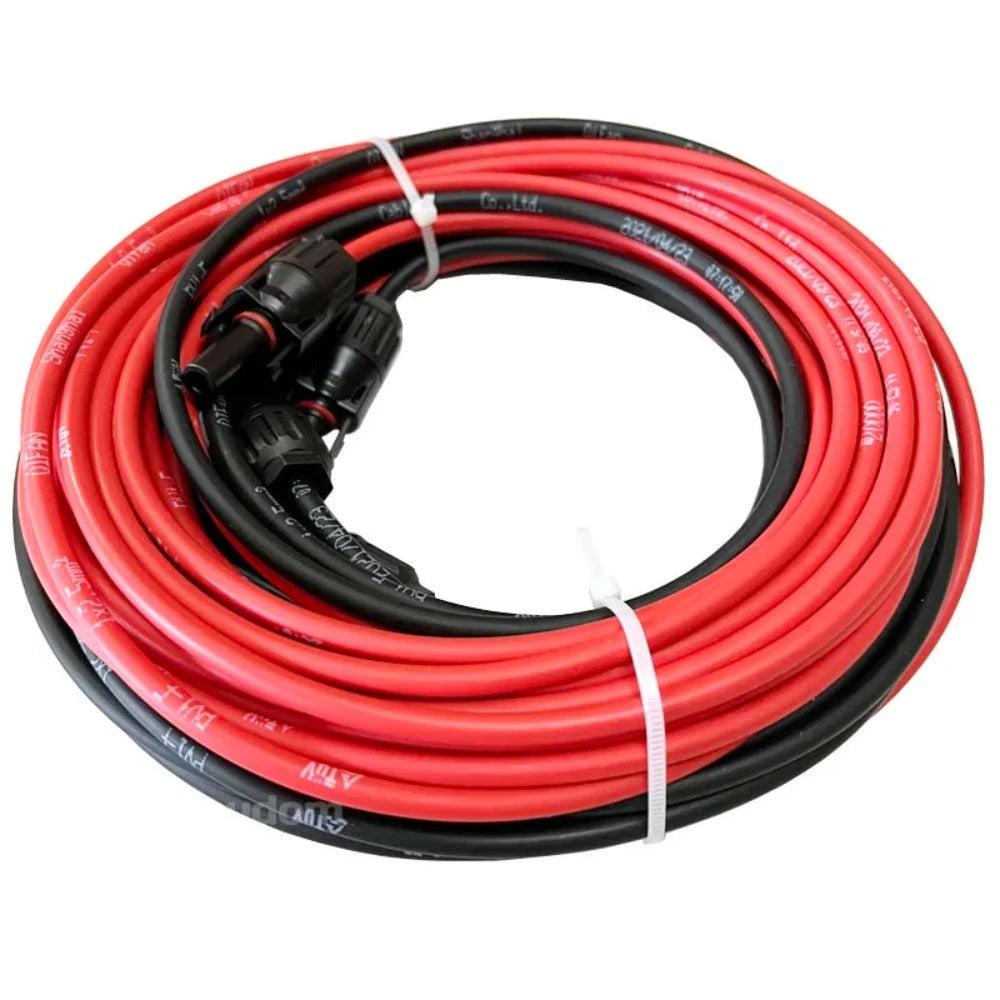

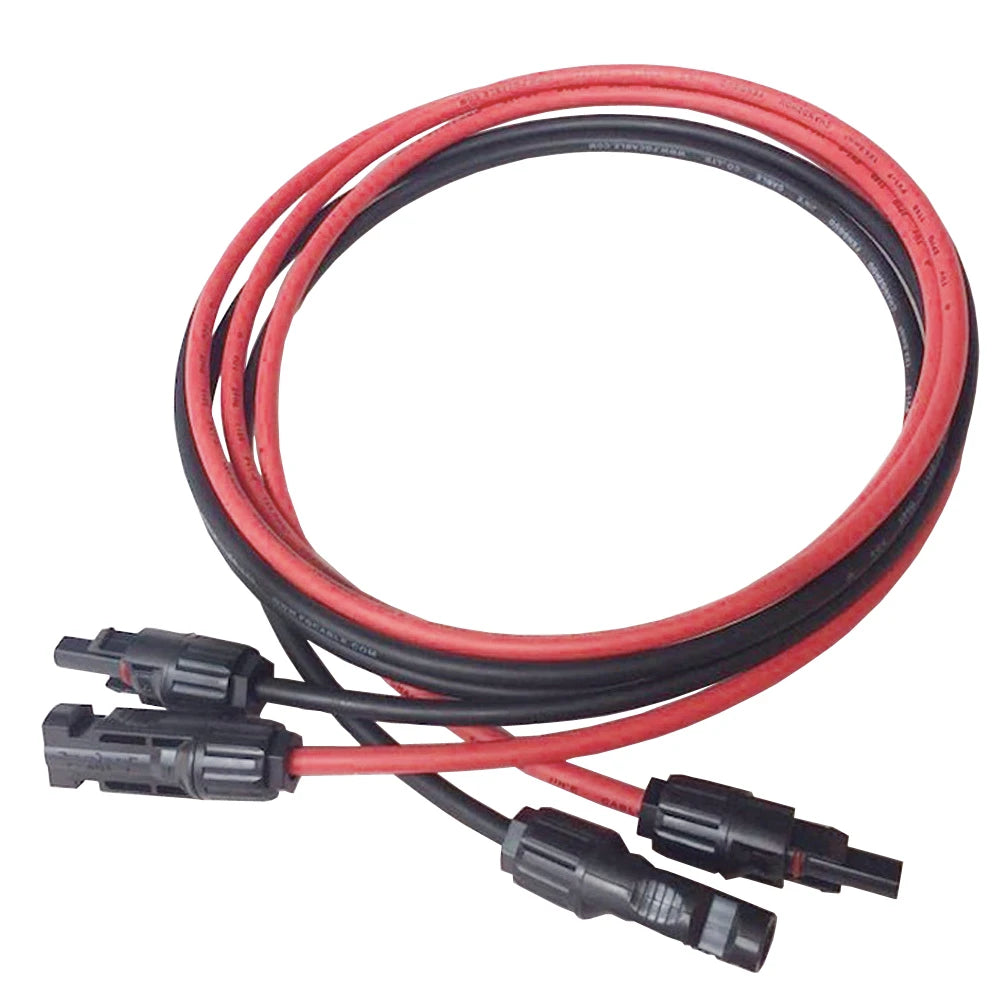

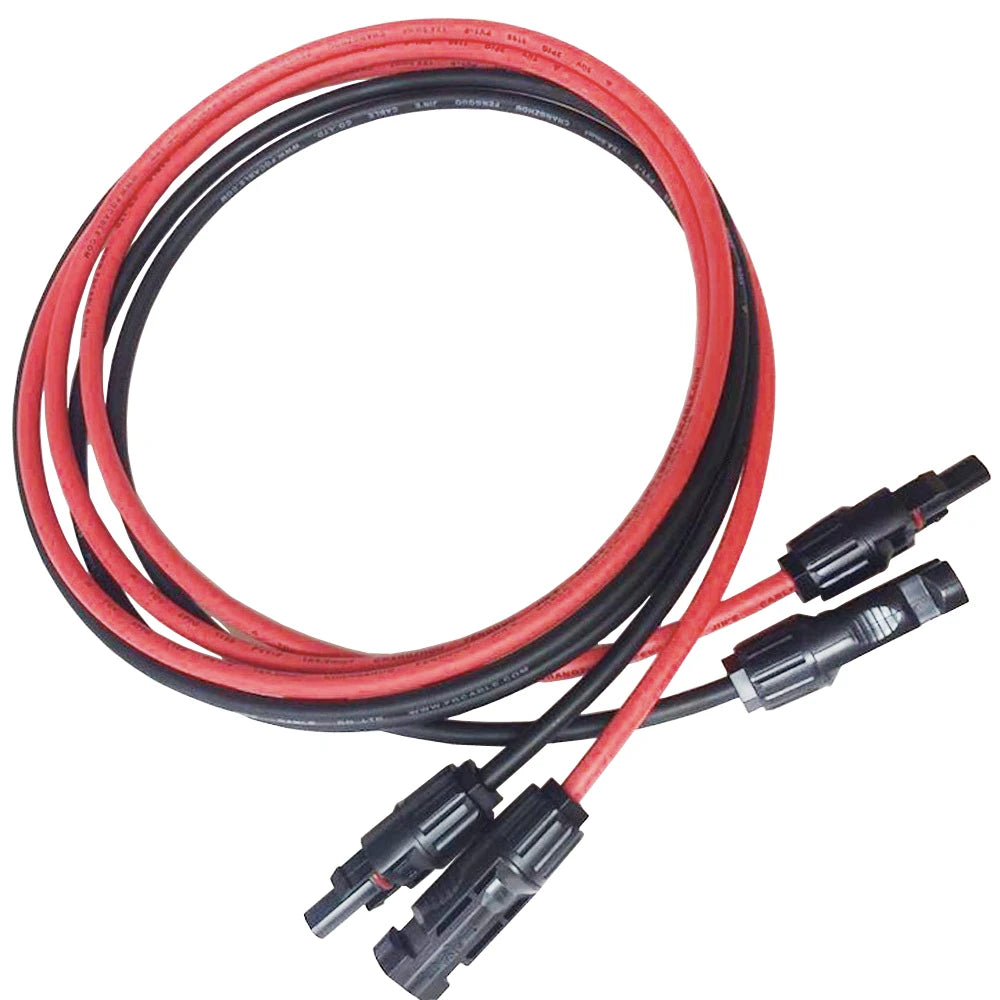

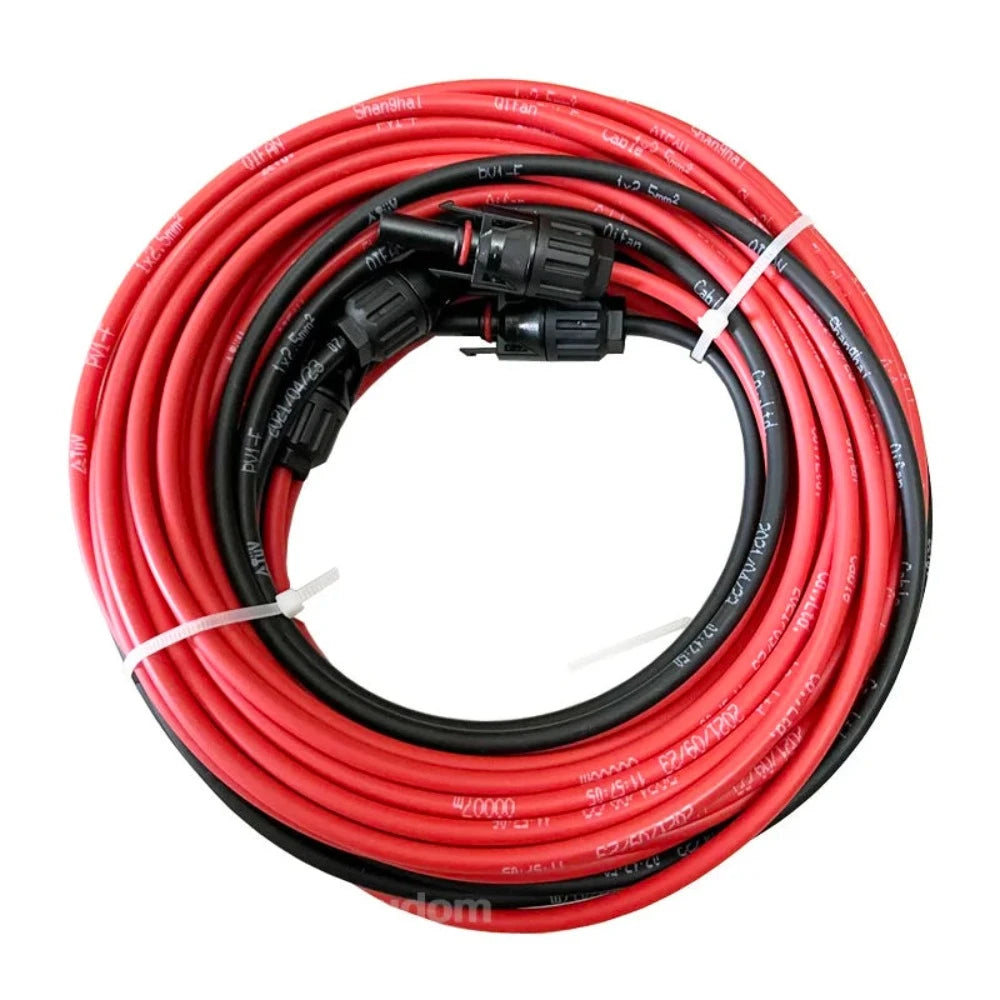

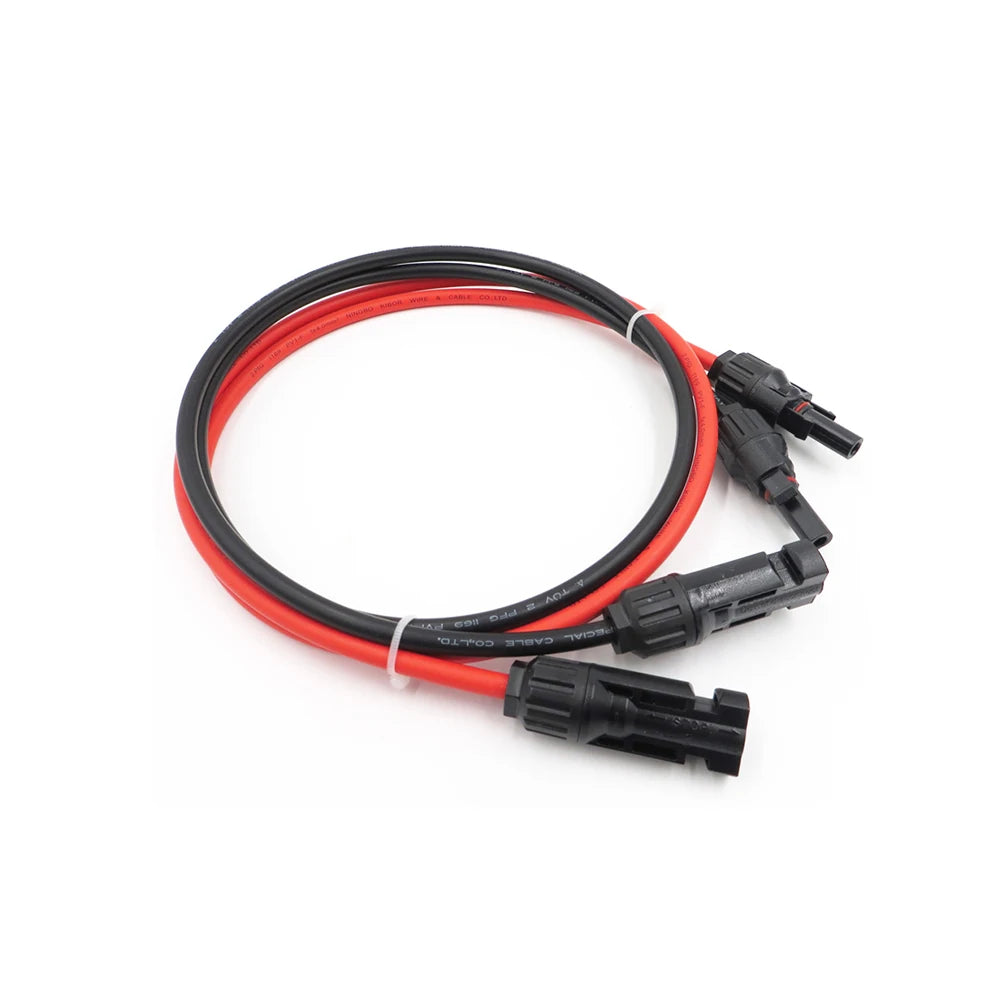

1 paire de câbles d'extension de panneau solaire, fil de cuivre 6 4 2.5 mm² 10 12 14 AWG noir et rouge avec connecteurs de fils solaires PV

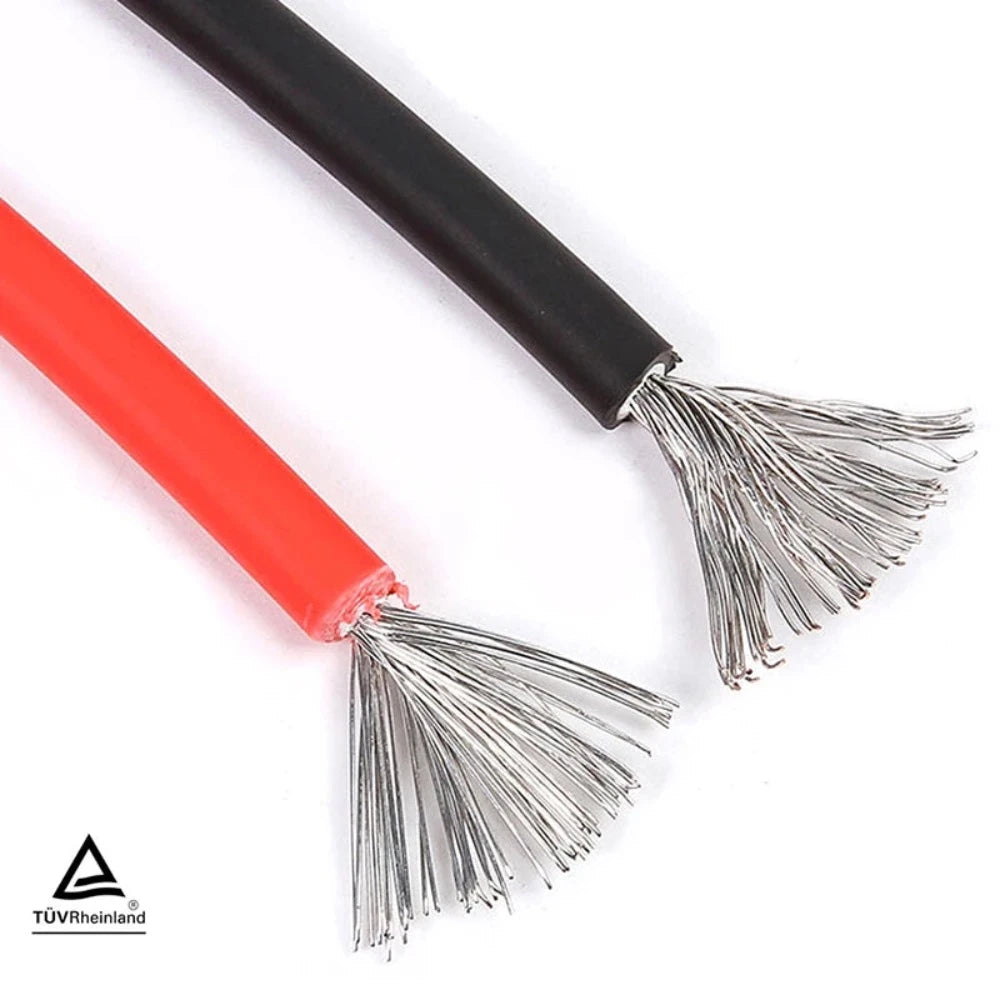

Les câbles d’extension pour panneaux solaires, en particulier ceux fabriqués à partir de fil de cuivre, sont des composants essentiels des systèmes d’énergie solaire. Les câbles sont généralement fabriqués à partir de fil de cuivre multibrins. Le cuivre est choisi pour son excellente conductivité, sa durabilité et sa résistance à la corrosion, ce qui le rend adapté à une utilisation en extérieur dans des conditions météorologiques variées.
CARACTÉRISTIQUES
Matériau d’isolation : PVC
Matériau du conducteur : Cuivre
Type de conducteur : Plein
Type : Isolé
Certification : CE
Certification : RoHS
Certification : UL
Numéro de modèle : G01-VV/G02-VV/G03-VV
Application : Souterrain
Tension nominale : 1000V
Courant nominal :20A ( 4mm² );30A ( 6mm² )
Classe de sécurité :Ⅱ
Indice de protection : IP67
Système de verrouillage : À encliquetage
Matériau d’isolation : PPO + PA
Matériau de contact : Cuivre cn, placage nickel à l’intérieur
Résistance de contact : ≤0.5mΩ
Résistance d’isolation : >500mΩ
Diamètre extérieur du câble :Φ5mm～Φ 7mm
Plage de section de câble : 6mm²(10AWG)/4mm²(12AWG)/2.5mm²(14AWG)
Température de fonctionnement : -40°C~ +105°C
Classe de flamme : UL94-VO
Force d’insertion : <=50N , force d’extraction>=50N
|
Article |
Unité |
Paramètre technique |
||
|
Température nominale |
℃ |
-40~90 |
||
|
Courant nominal |
A |
33~57A |
||
|
Résistance aux intempéries |
mode |
Rés. soleil |
||
|
Valeur nominale |
ac/dc(kv) |
0.6~1.0/1.8 |
||
|
Noyau du câble |
N° |
1 |
||
|
Section |
mm² |
2.5 |
4 |
6 |
|
Diamètre du fil/Nombre |
N°/mm |
51/0.25 |
56/0.30 |
84/0.3 |
|
Épaisseur de l’isolation |
mm |
≥0.5 |
≥0.5 |
≥0.5 |
|
Épaisseur de la gaine |
mm |
≥0.5 |
≥0.5 |
≥0.5 |
|
Diamètre extérieur |
mm |
5.3±0.2 |
6.1±0.2 |
6.8±0.2 |
|
Résistance du conducteur(20℃) |
Ω/km |
≤8.21 |
≤5.09 |
≤3.39 |
|
Essai de tension sur câble terminé |
kv /min |
6.5/5 Aucun claquage |
||
